有壓三產品重介質旋流器
產品系列：有壓三產品重介質旋流器
產品簡介：：
?

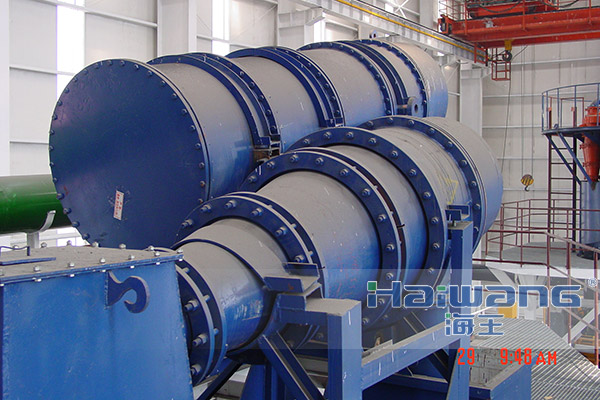

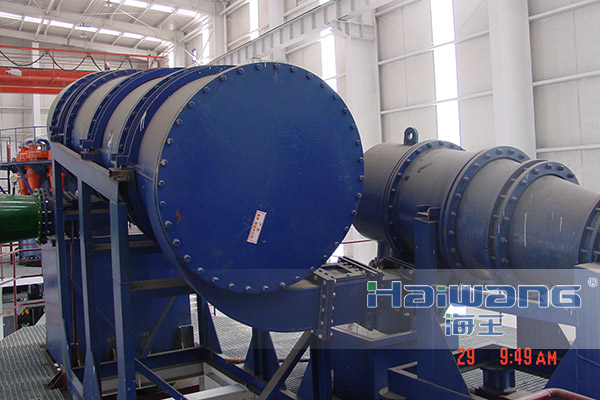

YTMC系列有壓給料三產品重介質旋流器
三產品重介質旋流器簡介
重介質旋流器是一種高效的煤炭洗選設備，利用磁鐵礦粉和水作為介質，來實現不同密度和比重的精煤、矸石等產品的有效分離。
三產品重介質旋流器采用一套介質系統，兩段旋流器串聯結構，利用離心分選原理，分選出精煤，中煤與矸石三種產品；設備廣泛用于原煤直接入洗工藝、脫泥入洗工藝等環節。三產品重介質旋流器分有壓給料與無壓給料兩種類型。
三產品重介質旋流器工作原理

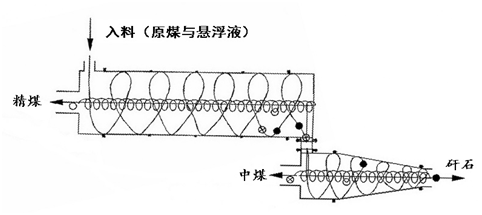

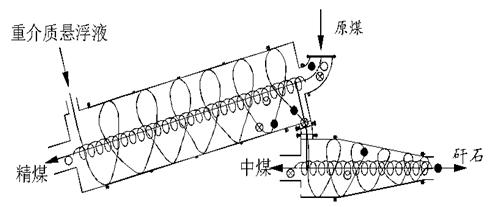

三產品重介質旋流器是由一臺圓筒型旋流器、一臺圓筒圓錐型旋流器串聯而成的機組。這種形式的旋流器分選過程是從低密度到高密度。
在第一段旋流器中利用離心分選原理把原煤分為兩種產品（精煤與高密度的混煤），同時為下一段分選濃縮較高密度的懸浮液。精煤由內旋流經精煤管排出，混煤與高密度的懸浮液由外旋流進入二段。
在第二段旋流器中，由圓筒圓錐結構進一步提高懸浮液濃縮強度，達到更高的分選密度。進入的混煤利用離心分選原理分選出中煤與矸石。中煤由內旋流經中煤管排出，矸石由外旋流經矸石口排出。
三產品重介質旋流器規格型號
YTMC有壓系列應用于各選煤廠原煤直接入洗工藝、脫泥入洗工藝等環節，標準規格從Ф500/350-Ф1400/1000：
有壓三產品重介質旋流器特點
目前大規格YTMC1400/1000，處理量450-550t/h；
雙錐體結構設計；
Ep1≤0.03，Ep2≤0.05；
分選效率93-98%；
內襯耐磨高鋁陶瓷、使用壽命長。
三產品重介質旋流器簡介
重介質旋流器是一種高效的煤炭洗選設備，利用磁鐵礦粉和水作為介質，來實現不同密度和比重的精煤、矸石等產品的有效分離。
三產品重介質旋流器采用一套介質系統，兩段旋流器串聯結構，利用離心分選原理，分選出精煤，中煤與矸石三種產品；設備廣泛用于原煤直接入洗工藝、脫泥入洗工藝等環節。三產品重介質旋流器分有壓給料與無壓給料兩種類型。
三產品重介質旋流器工作原理
三產品重介質旋流器是由一臺圓筒型旋流器、一臺圓筒圓錐型旋流器串聯而成的機組。這種形式的旋流器分選過程是從低密度到高密度。
在第一段旋流器中利用離心分選原理把原煤分為兩種產品（精煤與高密度的混煤），同時為下一段分選濃縮較高密度的懸浮液。精煤由內旋流經精煤管排出，混煤與高密度的懸浮液由外旋流進入二段。
在第二段旋流器中，由圓筒圓錐結構進一步提高懸浮液濃縮強度，達到更高的分選密度。進入的混煤利用離心分選原理分選出中煤與矸石。中煤由內旋流經中煤管排出，矸石由外旋流經矸石口排出。
三產品重介質旋流器規格型號
YTMC有壓系列應用于各選煤廠原煤直接入洗工藝、脫泥入洗工藝等環節，標準規格從Ф500/350-Ф1400/1000：
| 型號 | 一段筒體直徑 | 二段筒體直徑 | 入料粒度 | 入料壓力(MPa) | 處理能力(t/h) | 通過量(m³/h) |
| YTMC500/350 | 500 | 350 | ≤20 | 0.06-0.10 | 40-60 | 200-300 |
| YTMC600/400 | 600 | 400 | ≤30 | 0.08 -0.12 | 50-80 | 300-400 |
| YTMC710/500 | 710 | 500 | ≤35 | 0.09- 0.14 | 70-120 | 400-550 |
| YTMC780/550 | 780 | 550 | ≤40 | 0.10-0.15 | 100-160 | 550-650 |
| YTMC850/600 | 850 | 600 | ≤45 | 0.13-0.16 | 120-180 | 650-750 |
| YTMC900/650 | 900 | 650 | ≤50 | 0.15-0.18 | 140-200 | 750-950 |
| YTMC1000/710 | 1000 | 710 | ≤60 | 0.18-0.22 | 180-240 | 900-1100 |
| YTMC1100/780 | 1100 | 780 | ≤70 | 0.20-0.24 | 220-300 | 1100-1400 |
| YTMC1200/850 | 1200 | 850 | ≤80 | 0.22-0.28 | 300-400 | 1400-1700 |
| YTMC1300/920 | 1300 | 920 | ≤90 | 0.26-0.32 | 350-450 | 1600-1900 |
| YTMC1400/1000 | 1400 | 1000 | ≤100 | 0.30-0.40 | 450-550 | 1900-2300 |
有壓三產品重介質旋流器特點
目前大規格YTMC1400/1000，處理量450-550t/h；
雙錐體結構設計；
Ep1≤0.03，Ep2≤0.05；
分選效率93-98%；
內襯耐磨高鋁陶瓷、使用壽命長。
